变频器电流振荡抑制磁通矢量控制技术

交流电机在PWM方式供电的条件下在电机轻载或者空载的时候由于某些原因电机会在一个比较宽的频率段系统会出现局部不稳定现象,输出频率也会有一定改变,这时电流幅值波动很大,电流的振荡有可能会导致系统因为过电流而误触发报警,使系统不能稳定可靠的工作。

     引起振荡的原因有很多,比较普遍的是电机和变频器在能量交换过程中引起的,它的出现也和死区效应有很大的关系。对死区效应进行补偿后可以有效的减少振荡的幅度,但是这不能从根本上抑制振荡的发生。最有效的方法是当振荡发生时,改变相应的实际输出频率或电压,通过电流形成一个简单的负反馈系统,达到抑制振荡的目的。但是这种方法也有一定的局限性。

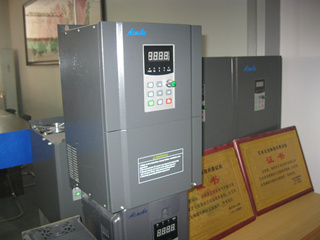

                  变频器

   一般不同电机的振荡频率范围从5Hz30Hz左右变化,而采用电流的幅值控制,这只能是作为一个标量,这使得控制的效果不佳,致使系统的鲁棒性降低。如果将定子电流进行分解,将直接影响能量交换的磁通矢量电流分量,抑制效果就会有较大的提高。更为精确有效的方法是采用智能控制的方法,但是算法复杂,但是在通用的V/f控制平台上实现比较困难。

   普通的V/f控制是建立在稳态电机模型上的,忽略了定子电阻的压降,因而对电机动态过程中的状态不能控制,由于是开环控制,对负载的波动或者电机参数变化不敏感,动态性能不高。简单磁通矢量控制方法是在普通V/f控制的基础上对电机电流进行了控制,具体表现在通过把变频器输出的电流进行矢量分解计算得到力矩电流分量和励磁电流分量,然后调节电压使电机电流和负载力矩相匹配,从而改善低速力矩特性。

    以上就是变频器振荡抑制磁通矢量控制的方法,多了解变频器振荡知识可以方便在以后变频器出现问题时知道原因进行检修,免得影响正常的生产工作。
