PWM变频器的主电路结构

PWM(脉冲宽度调制)是利用半导体器件的开通和断开来把直流电压变成一定形状的电压脉冲序列,从而实现变频、变压及控制和消除谐波,达到调节输出量和波形的一种调制方式。

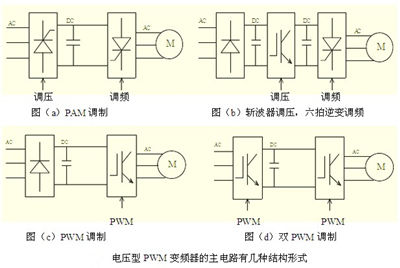

调制的目的是利用PWM技术可控制逆变器的输出波形,使谐波含量减少;谐波的减少是以减少基波幅度为代价。其主电路主要有四种形式,如下图:

              变频器电路图

a为可控整流调压,六拍逆变调频,即PAM调制;

b为不可控整流,斩波器调压,六拍逆变调频;

c为不可控整流,PWM逆变调压调频,简称PWM调制;

d PWM可控整流,PWM逆变调压调频,简称双PWM调制。



现在市面销售比较多的变频器多数属于图c不可控整流、PWM逆变调压调频变频器,如有特殊要求时,也可做成图d PWM可控整流、PWM逆变调压调频变频器。
