恒压供水循环投切方案和顺序控制方案的变频调速电路是怎么样的?

我们都知道供水的用量随生产用水量的变化而改变。为使供水的水压恒定,现在最常见的办法是采用变频恒压供水系统,来实现恒压供水。使用压力变送器装在主管网上检测管网压力信号,再将此压力信号送到变频器(PLC)的模拟信号输入端口,由此构成压力闭环控制系统,管网压力的恒定依赖变频器的调节控制。对于多泵情况,可以两种不同的控制系统方案,一种是“循环投切方案”。顺序控制方案系统图如图所示:

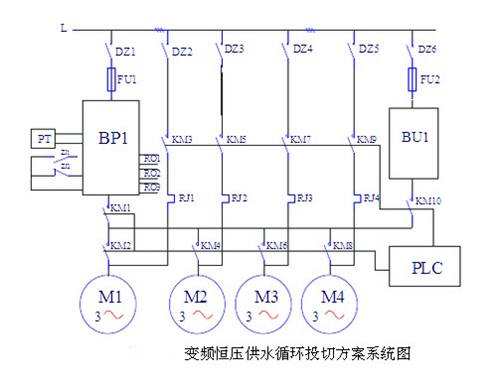

   变频调速电路



图中:BP1—变频器,BU1—软启动器,PT-压力变送器,ZJ1ZJ2-用于控制系统的起动/停止和自动/手动转换。由图可见,变频器连接在第一台水泵电机上,需要加泵时,变频器停止运行,并由变频器的输出端口RO1RO3输出信号到PLC,由PLC控制切换过程。

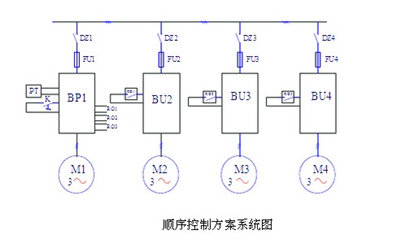

另一种是“顺序控制方案”,系统图如图所示



               变频器调速电路图

图中:BPI--变频器;BUIBU4--软起动器,PT—压力变送器。由图一可见,变频器连接在M1水泵电机上,M2-M4接在软起动器(或其它起动设备)上。



艾米克变频器性能具有2路继电器输出;具有通讯功能,可实现与触摸屏或PLC通讯。加装了变频器的恒压供水系统能最大限度的减少消耗和节省电能消耗。自动节能运行,最大限度增加节电率。自动稳压功能,最大限度保持电压稳定。艾米克变频器在国内市场经过十多年的发展,变频器技术以达到全国领先水平,掌握国际领先的磁通矢量技术,应用于AMK3500磁通矢量系列一经推出即受到广大客户的一致好评。在各个领域行业机械上表现良好,成就艾米克独特的品质保障。
