交-交变频器基本原理及应用优缺点

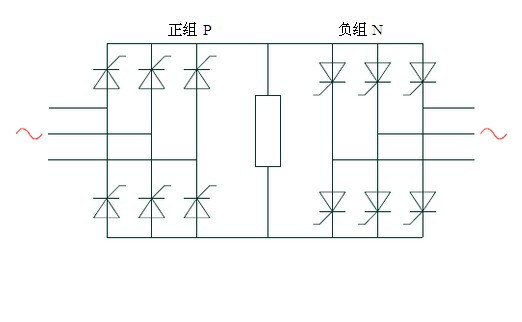

交-交变频器的结构如图1所示，交流输出的正半周电流由正组整流器提供，负半周电流由负组整流器提供。

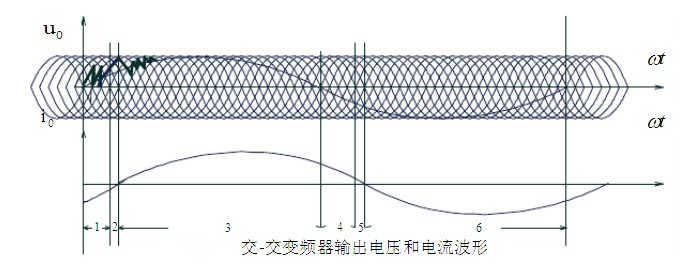

为使输出电压的谐波减到最小，正﹑负两组整流器的触发角可按余弦规律进行控制，如图2所示的波形为采用无环流工作方式时的情况,输出电压时由输入电压波形上截取的片断所组成.。显然，交-交变频器完成变频过程必须有两种换流方式，即换流过程和换组(桥)过程，一个周期的波形分为6段，即：交-交变频器的优点是过载能力强；效率高；输出波形较好。缺点是输出频率只有电源 频率的1/3 ~1/2；功率因数低，需要补偿装置；虽然输出波形较好，但变频器的容量大，谐波相对也大，还需加装滤波器；所用的元器件多，造价高。



 交-交变频的高（中）压变频器的容量较大，一般都在数千千瓦以上，大多用在冶金﹑钢铁行业的调速比要求不高的轧机﹑提升机等场合。
