风机水泵专用变频器

风机水泵专用变频器,顾名思义就是专门为各类风机、泵类负载量身定做的专用型变频器,是源至于艾米克电气有限公司专门研究人员对各类风机、泵类等负载的特性进行了十多年研究和了解的结果。艾米克风机水泵专用变频器,具有额定扭矩比较小、电流小、自动PID控制、环保与节能等特点,被广泛的应用于包括中央空调、城市废水处理系统、城市供水系统、工厂的鼓风及排风系统中的各类风机、泵类负载上,是目前性能最好、节能效率最好的专用型变频器

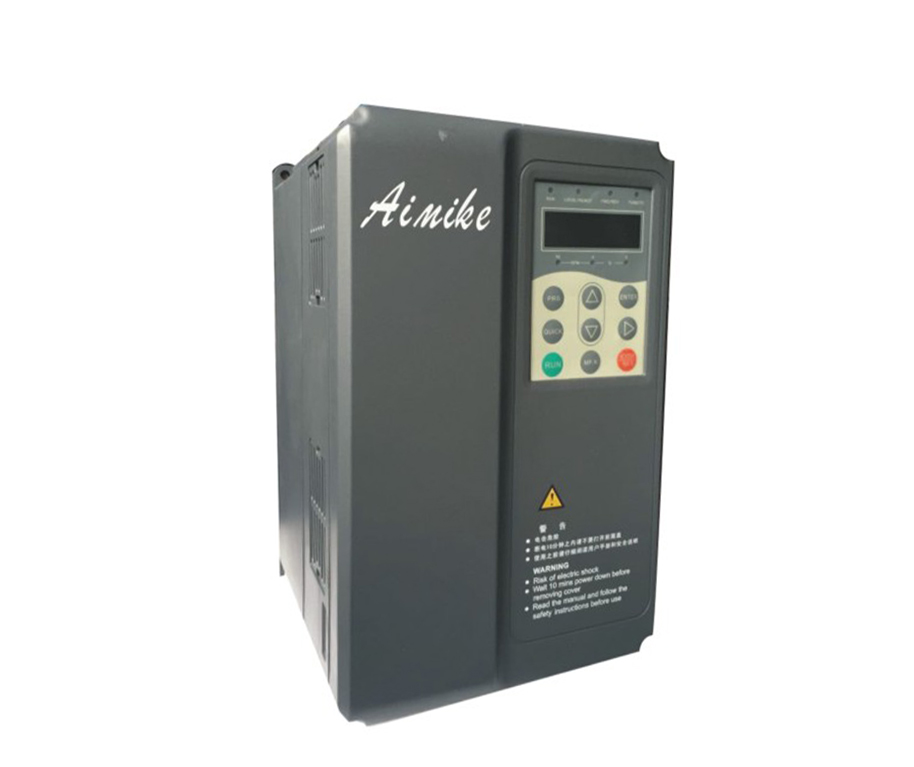

AMK水泵专用变频器

据有关资料统计显示,我国电动机总装机容量4.5亿KW,风机水泵总装机容量达1.5亿KW,耗电量可占全国总发电量的20%以上,像这类负载供电的突出矛盾表现在:电网负荷率偏低,电力系统峰谷差很大,高峰电力往往严重不足;因此在能源供应日益紧张的今天,减少浪费,节约电能已经是重中之重。为了提高能源的利用率,艾米克电器有限公司根据不同的应用环境和应用特点,推出了该款经过了十多年的研究,在节能方面做了许多的工作,从而达到了降低电耗,改善设备运行性能,保证设备经济运行目的的风机水泵专用变频器。

风机水泵专用变频器的设计特点:

风机水泵专用变频器的设计具有高效率、准确控制和安装灵活等特点,不但具备了第四代变频器所具有的特点,还具有应用于风机水泵类的硬件和软件特征,非常适合于风机水泵负载的控制,从而减少能源的消耗、运行噪音的降低和延长保护了机械设备的使用寿命,对环境起到了很好的保护作用。

风机水泵专用变频器优势:

1、同时三台电动机的循环起动控制

在PID控制信号作用下,最多可以同时控制三台辅助电动机,而且各台辅助电动机可以通过接触器或电动机启动器重新投入或退出运行,各接触器和电动机起动器的接通和断开有变频器的继电器的输出接点进行控制。

2、允许旁路运行功能来回自由切换

通过继电器输出接点控制的两个机械上互相联锁的接触器,从而允许电动机实现变频和工频运行的来回转换,尤其是当变频器有故障时可以通过数字输入控制或频率信号触发来快速实现切换,从而延长保护电动机的寿命。

3、节能控制功能优异

通过扩展的PID控制器功能,电机可以一最小的启动频率运行,然后断开电机,如果达到重新启动频率,电机将自动在启动,就是说在无负载的情况下,可以实现断开电动机的运行。

4、断带检测功能优势

变频器通过对输出转矩的变化范围进行监控,可识别变频器是否处于负载或过载运行,从而自动检测传动部分的机械故障,如:皮带断裂、水泵缺水运行等。

5、自动调节转速节约电能

因为转速都与流量、压力、轴功率有比例关系、平方关系、三次方关系、调节了变频器,那么转速也变化,转速变化,那么流量、压力、轴功率也就跟着变化;由于转速的变化调节流量、压力代替阀门的节流方法,可以节约大量的电能。

风机水泵专用变频器的技术数据

项目 项目描述
输入 额定电压、频率 380V;50Hz/60Hz
允许电压工作范围 波动范围:≤±20%;电压失衡率:<3%;频率:<±5%
输出
额定电压 0~380V
频率 0~3000Hz
过载能力
G型:150%额定电流1分钟;180%额定电流1秒钟;200%额定电流瞬间保护。
P型:120%额定电流1分钟;150%额定电流1秒钟:180%额定电流瞬间保护。
主要控制性能
控制方式
0:普通V/F控制1:高级V/F控制2:开环电流矢量控制3:闭环电流矢量控制4:分离型V/F控制注
调制方式 空间电压矢量PWM调制
调速范围 1:50
起动转矩 0.5Hz时150%额定转矩(矢量型V/F控制)
频率精度 数值设定:最大频率×±0.01%;模拟设定:最大频率×±0.2%
频率分辨率 数字设定:0.01Hz;模拟设定:最大频率×0.05%
接上页
转矩提升 自动转矩提升,手动转矩提升0.1%~30.0%
V/F曲线
0:线性曲线               1:降转矩曲线1(1.3次幂)
2:降转矩曲线2(1.3次幂)3:降转矩曲线3(1.7次幂)
4:平方曲线               5:用户设定V/F曲线
加减速曲线
三种方式:直线加减速、S曲线加减速、最短加减速;四种加减速时间,时间单位(分/秒)可选
自动制动
停机直流制动起始频率:0.00Hz~最大输出频率;制动时间:0.0~50.0s;制动电流:0.0%~150.0%额定电流
自动电压调整(AVR) 当电网电压变化时,能自动保持输出电压恒定
自动限流 对运行期间电流自动限制,防止频繁过流故障跳闸
自动载波调整 根据负载特性和温度特性,制动调整载波频率
客户化功能
纺织摆频 纺织摆频控制,可实现固定摆频和变摆频功能
频率组合功能 运行命令通道与频率给定通道可以任意组合
定长功能 长度到达停机功能,最大长度65.535KM
点动
点动频率范围:0.00Hz~最大输出频率;点动加减速时间0.1~3600.0s可设,电动间隔时间0.1~3600.0s可设
多段速运行 通过内置PLC或控制端子实现多段速运行
内置过程闭环控制 可方便地构成闭环控制系统
运行功能
运行令通道 操作面板、控制端子、串行口、可通过多种方式切换
频率给定通道
数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定、端子给定、多段速给定、可通过多种方式切换
辅助频率给定 实现灵活的辅助频率微调、频率组合运算
脉冲输出端子 0~50KHz的脉冲方波信号输出,可实现设定频率、输出频率等物理量的输出
模拟输出端子 2路模拟信号输出,分别可选0/4~20mA或0/2~10V,可实现设定频率、输出频率等物理量的输出
操作面板 LED显示 可显示设定频率、输出频率、输出电压、输出电流等61种参数
LCD显示 可选件,中/英文提示操作内容
参数拷贝 可选件。使用操作面板可实现参数的快递上传下载
按键功能选择 定义部分按键的作用范围,以防止误操作
保护功能
缺相保护(可选)、过流保护、过压保护、欠压保护、过热保护、过载保护、掉载保护等
环境
使用场合
室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
海波高度
1000米以上降额使用,每升高1000米降额10%
环境温度
-10℃~+40℃(环境温度在40℃~50℃,请降额使用)
湿度
5%~95%RH,无水珠凝结
振动
小于5.9m/s2(0.6g)
存储温度
-40℃~+70℃
结构
防护等级
IP20
冷却方式
风冷、带风扇控制



(艾米克电气:www.aimike.net)
