成为电工电气达人必备的高低压电工快速记忆口诀

要想成为一名合格电工,没有理论知识做铺垫,学起来一定很费劲,理论知识就是文字记忆起来特别烦人,今天给大家来来快速记住电工理论知识的方式方法,让你最快的速度成为一个电工电气达人。

一、水泥电杆的埋没深度

电竿埋深怎样求?竿的长度除以六,

特殊情况可加减,最浅应保一米五,

竿高八米一米五,递增点一依次走,

十三米竿整两米,十八最浅两米六,

十五米竿两米三,以上数据要熟记。



二、拉线的强度设计安全系数及最小规格

拉线强度要保险,强度系数来保全。

镀锌钢绞整两倍,镀锌铁线两倍半。

最小截面也要保,二十五方钢绞线。

单根直径四毫米,三根一股锌铁线。



三、仪用电流互感器的使用方法和注意事项

仪用电流互感器,实际是台变压器。

常用低压变高压,电流刚好成反比。

配接仪表测大流,电度计量也必须。

仪表显示成变比,得出数值为实际。

二次两端接仪表,K1、K2来标记。

额定电流五安培,配用仪表要注意。

两端不可呈开路,不要串联熔断器。

防止触电保安全,铁心、K2要接地。

一次串入电路中,L1、2来标记。

1进2出去负载, 三相测量是必须。

常用测量一变比,使用单比互感器。

本身只设二次线,测量线路即为一。






四、同杆架设高低线路时,高、低压横担之间的最小垂直距离

同杆电压有高低,确保两者垂直距,

直线电杆一米二,分支转角保一米。



五、对接户线、进户线档距、最小截面、最小线见距离的规定

接户档距怎样算?二十五米是一关。

超过二五怎么办?设立中间接户杆。

总长不超五十米,过长使用不安全。

使用寿命要保证,耐气候型绝缘线。

线规要按供电算,最小截面防拉断。

电杆引下档距十,沿墙敷设六米算。

铝线最细四平方,二点五方是铜线。

档距十至二十五,铝六铜四最细线。

室外接户进户线,线间距离怎样算?

沿墙敷设点一米,零点一五自电杆。



六、高压10KV线路电压损失(%)估算

架空铝线十千伏,电压损失百分数。

输距电流积六折,再被导线截面除。

输距千米电流安,截面毫方记清楚。

举例:

现有一条长度为10km的高压10KV输电线路,所用导线为50mm2钢芯铝绞线。求出电流为30A时的线路电压损失。

U%=(0.6﹡10﹡30)/50=3.6%



七、低压线路电压损失(﹪)计算

铝线压损有多少?五个数值准备好。

线路长度、截面积,电流、电压、功因角。

电阻负载为基值,感性负载再提高。

线长乘流除截面,单位米、安、平方毫。

所得结果乘系数,要分电压和相数。

三百八三相为十二,二百二单相二十六。

功率因数零点八,根据截面把数加。

十方以下可忽略,以上依次再增加。

两种规格为一组,每组点二依次加。

以上算法为铝线,铜线数值好计算。

铝线数值打六折,两种导线同粗细。

对于三相四线制的低压380/220V供电线路:U﹪=12IL/S

对于单相的低压220V供电线路:U﹪=26IL/S

铜的电阻率近似为铝的60﹪



八、低压三相四线制架空线的相序排列顺序

低压三相四线制,水平排列成一字。

面对来线方向看,从左到右有顺序。

A、B、N、C依次排,N线可能比较细。

N线放置一原则,靠近电杆或墙体。



九、架空导线载流量的估算和选择

架空裸线铝绞线,强度载流两安全。

最小截面十六方,安全载流可估算。

已知截面乘倍数,截面毫方电流安。

十六平方六点五,二五以上分档算。

七十以下各一档,九五以上两两算。

截面二五倍数五,以上点五依次减。

若用铜线上一档,温度高时九折算。



十、三相四线制供电时中性线(零线)最小截面的规定

零线截面看相线,七零三五为界限;

七零为铝三五铜,小于相等大一半。

解释:零线的最小截面面积要根据同电路相线的数值来决定,以相线截面为铝线70mm2和铜绞线35mm2为界限。在界限以下时,零线截面与相线相同;在界限以上时,可取相线截面积的一半。



十一、低压(220/380V)架空线路正常负荷电流的近似值

低压架空铝绞线,负荷电流近似算。

二十五方为一百,一档增加五十安。

若用最小十六方,八十左右较核算。



十二、380/220V低压架空线路导线截面的估算

低压架空用铝线,导线截面怎么选?

输电负荷乘距离,再乘系数算一算。

三相负荷系数四,单相乘八再乘三。

抗拉抗风保运行,十六以下不能选。

若用铜线来输电,铝线数值六折算。

输电负荷(单位:KW,对于三相输电线路,应为三相的总功率,即额定功率)与输电距离(单位:KM)的乘积叫做“负荷距”。对于三相四线制线路,每根相线的截面积不小于四倍负荷距;对于单相电路,每根相线的截面积不小于二十四倍负荷距。



十三、地埋导线的允许载流量

地埋导线保安全,载流数值要有限。

截面四至九十五,截面倍数粗略算。

四个平方按八倍,每增一级一倍减。

二五、三五均四倍,五十、七十倍数三。

最大截面九十五,数值最小两倍半。

土壤温度二十五,不是二五要折算。

摄氏五度增两成,四十五度七折算。



十四、配电屏中装置三相四线制交流电源母线的相序排列顺序

配电屏内排母线,A、B、C、N咋判断?,

面对门前定方向,上下左右后和前。

A、B、C、N依次排,先A后N不可乱。

水平排列左、中、右,N线放在最右边。

垂直排列上、中、下,N线放在最下面。

前后排列远、中、近,N线放在最近前。



十五、单相电源插座接线的规定

单相插座有多种,常分两孔和三孔。

两孔并排分左右,三孔组成品字形。

接线孔旁标字母,L为火N为零。

三孔之中还有E,表示接地在正中。

面对插座定方向,各孔接线有规定。

左接零线右接火,保护地线接正中。



十六、三相四线制供电时低压电能表直接接线方法

三相四线计用电,三相电表直接连。

面对电表左到右,总共八个接线眼。

前面三对接火线,7、8用于接零线。

1、2A相3、4B, 5、6两端C连接。

1、3、5旁小连片,保持原状莫拆断。



十七、埋地导线与其他地下工程设施相互交叉,平行时,其最小距离的规定

其他管线同埋地,平行交叉最小距。

水管通讯电力线,统统都是点五米。

交叉可为点二五,穿管保护板隔离。

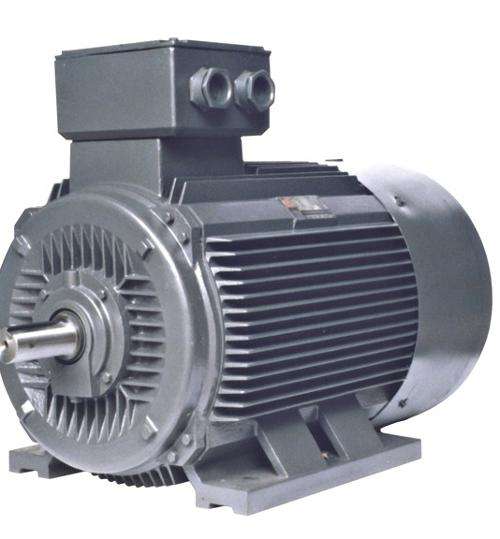

十八、电动机额定转距的计算方法

额定转距怎样求?容量千瓦除转速。

单位使用公斤米,再乘常数九七五。

单位使用牛顿米,乘十再乘九五五。

十九、对变压器防雷接地线的有关要求

变压运行保安全,防雷保护接地线。

地线就地自己制,五号角铁八九只。

两两间距两米整,排成口字或一字。

打入地下两米五,连接扁铁焊结实。



二十、电刷偏离中性线的影响和调整方法

励磁接通再开断,同时要把仪表看。

仪表指针来回摆,摆幅较大电刷偏。

轻轻旋动电刷架,摆幅最小调整完。

电机通电正反转,两次转速来相减。

所得之差若较大,说明电刷比较偏。

轻轻旋动电刷架,相差最小调整完。
