电动机软起动器是一种减压起动器，是继星形-三角形起动器、自耦减压起动器后，较先进的起动器。软起动器串接于电源与被控电动机之间，控制软起动器内部晶闸管的导通角，使电动机输入电压从零以预设函数关系逐渐上升，直至软起动器主电路连接图起动结束，赋予电动机全电压。软起动时具有起动电流小、起动速度平稳可靠、对电网和设备冲击小等优点，且起动曲线可根据现场实际工况进行调整。笼型异步电动机在不需要调速的各种应用场合都可应用软起动器。

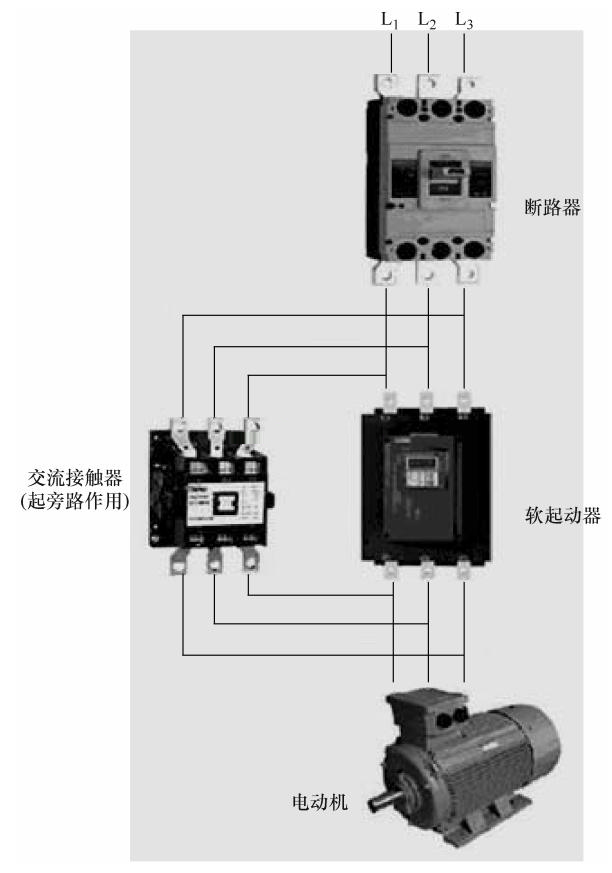

1.    软起动器主电路连接图

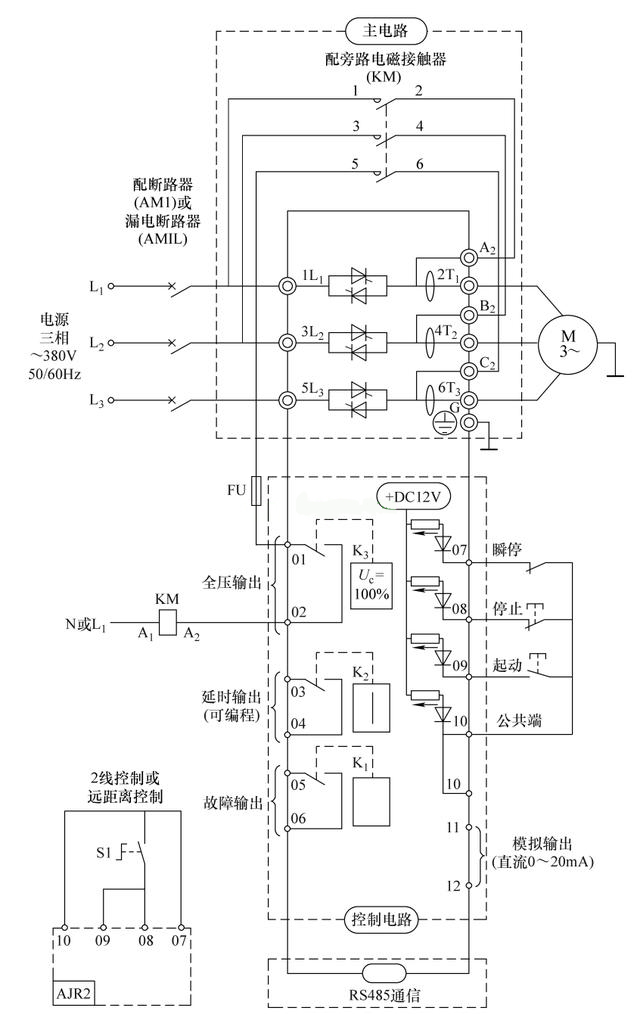

2.软起动器电气控制总电路接线图
软起动器完成对电动机的起动过程后，旁路电磁接触器的线圈得电、吸合，三相电源经旁路电磁接触器给三相电动机供电。
