变频器外部线路的连接方法

打开变频器的控制面板,我们会发现,面板的下面是一排接线端子,我们所有对变频器的连线,都是从这一排接线端子引出来的。

一、具体连线:
变频器的控制面板下面是一排,接线端子,我们所有对变频器的连线都是从这一排接线端子引出来的,但变频器的控制面板是不能频繁的拆却的。

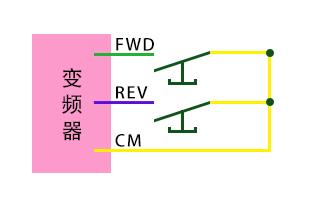

1、连接外部按钮
端子CM(黄线)、REV(蓝线))、FWD(绿线)接按钮开关,其中黄线CM为公共端子,具体连线方法如下图所示:

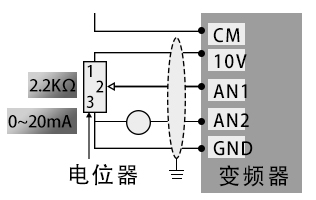

2、连接电位器
电位器的1、2、3三个端子,分别接到变频器的10V、AN1与GND,其中,AN1接电位器的中间的端子,变频器在正常工作过程中,电位器两端有10V的电压。

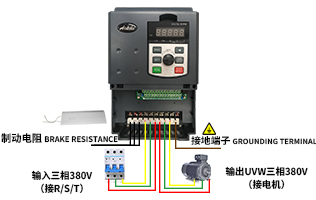

3、连接电源
主电路电源端子L1/R,、L2/S、 L3/T与电源连接。
4、接电动机
变频器输出端子(U、V、W)应按正确相序连接至电动机,在变频器上已经给出的接线中,有3条颜色相同软线,将这3条线通过接线端子与电动机相连。
二、连线注意事项
在变频器的线路连接过程中,需要注意以下几个方面:
1、电源一定要连接于主电路电源端子L1/R,、L2/S,、L3/T,如果错将电源连接于其他端子,则将损坏变频器。
2、接地端子必须良好接地,一方面可以防止电击或火警事故,另外能降低噪音。
3、一定要用压接端子连接端子和导线保证连接的高可靠性。


4、完成电路连接后,需检查以下几点:
(1)、所有连接是否都正确无误?
(2)、有无漏接线?
(3)、各端子和连接线之间是否有短路或对地短路?
5、投入电源后,如果要改变接线,首先应切除电源,并必须注意主电路直流部分,滤波电容器完成放电需要一定时间,等待充电指示灯熄灭后,再用直流电压表测试,确认电压值小于DC25V安全电压值后,才能开始作业。
