磁通矢量变频器安装与配线

本系列磁通矢量变频器为壁挂式变频器，应垂直安装，以利空气流通散热。变频器周围应留出足够空间，磁通矢量变频器安装环境中通风扇位置，为了磁通矢量变频器使用寿命更长安装配线都需要注意。

1 安装环境要求

1．请安装于有通风口或换气装置的室内场所，一般应垂直安装。

2．环境温度-10℃~40℃。若温度超过40℃，应采用强制散热或降额使用。

3．尽量避免高温多湿场所，湿度小于95%，且无积霜及水珠凝结。

4．避免安装在阳光直射的场所。

5．避免安装在有易燃、易爆及腐蚀性气体、液体的环境中。

6．应安装于无灰尘、飘浮性的纤维及金属微粒的环境中。

7．安装平面坚固、无振动，或振动小于5.9m/s²（0.6g）。

8．远离电磁干扰源。

2 安装方式

本系列变频器为壁挂式变频器，应垂直安装，以利空气流通散热。变频器周围应留出足够空间，变频器安装环境中通风扇位置如图2-1所示。





图 2-1 变频器安装环境中通风扇位置

对于多台壁挂式变频器的安装，如图2-2、图2-3所示；如在同一垂直方向上下安装时，请注意中间应用导流隔板，如图2-2所示。

3 变频器的配线

3.1主回路端子配线

一、变频器与选配件的连接

1. 电网和变频器之间，必须加隔离开关等明显分断装置，确保设备维修时安全。

2. 变频器前必须有带有过流保护的断路器或熔断器，避免后级设备故障造成故障范围扩大。

3. 变频器用于供电控制时，不能用来控制变频器的启停。

4. 当电网波形畸变严重，或变频器在配置直流电抗器后，电源与变频器之间高次谐波的相互影响还不能满足要求时，或为提高变频器输入侧的功率因数，可增设交流输入电抗器。

5. 输入侧EMI滤波器可抑制从变频器电源线发出的高频噪声干扰

6. 为保护变频器和抑制高次谐波，防护电源对变频器的影响，在以下情况下，请配置直流电抗器。

a.当给变频器供电的同一电源节点上有开关式无功补偿电容器柜或带有可控硅相控负载时，因电容器柜开关切换引起无功瞬变，导致网压突变和相控负载造成的谐波和电网缺口，可能对变频器输入整

流桥电路造成损害。

b.当要求提高变频器输入端功率因数到0.93以上时，当供电三相电源的不平衡度超过3%时，当变频器接入大容量变压器时，变频器的输入电源回路流过的电流可能对整流电路造成损害。当变频器供电电源的容量大于550KVA时，或供电电源容量大于变频器容量的10倍时，需加装直流电抗器。

二、主电路端子台说明

主回路端子台配线图如图2-4所示，各端子功能说明表如下。

3.2 控制回路配线

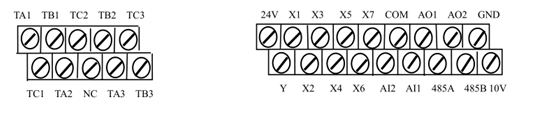

一、控制回路端子图

二、控制回路端子功能说明

三、跳线说明

3.3基本运行配线
