      高性能.迷你型交流马达驱动器感谢您采用高性能。迷你型交流马达驱动器M+系列。M+系采用高质量之组件、材料及使用较新的微电脑控制技术制造面成。本文提供给使用者安装、参数设定、异常诊断、排除及日常维护交流电机驱动器相关注意事项。为了确保能够正确地安装及操作交流马达驱动器,请在装机之前,详细阅读本使用手册,并请妥善保存及交由该机器的使用者。

      交流马达驱动器乃精细的电力电子产品,为了操作者及机械设备的安 全,请务必交由电机工程人员安装试车及调整参数,本手册中有“危险”、“注意” 等符号说明的地方请务必仔细研读,若有任疑虑的地方请联络本公司各地的代理商洽询,我们的技术人员会乐于为您服务。以下为特别需要注意的事项:

      实施配线,务必关闭电源。

      >切断交流电源后,交流马达驱动器数字操作器指示灯未熄灭前,表示交流马达驱动内部仍有高DANGER

      压十分危险,请勿触摸内部电路及零部件。

      不可以自行改装交流马达驱动器内部的零件或线路。

      不可将交流马达驱动器输出端子U/T1、V/T2、 W/T3 连接至AC电源。

      交流马达驱动器端子目务必正确的接地。230V系列第三种接地,460V系列接地。

      AMKM+系列变频器是用于控制三相感应马达的变速运转,不能用于单机马达或作其它用途。AMKM+系列变频器不能使用于维持生命装置等有关人生安 全的场合。

      请勿对驱动器内部的零组件进行耐压测试,因驱动器所使用的半导体易受高压击穿而损坏。

      △  驱动器的电路板有CMOS IC极易受静电的破坏,故在未做好防静电措施前请勿用手触摸电路板。即使马达是停止的,驱动器的主回路疯子仍然可能带有危险的高压。

      WARNING》只有合格的电机技术人员才可以安装、配线及修理保养驱动器。

      I BNOTE  当驱动器某些功能被设定后,可能在电源输人后会立即起动马达开始运转。

      当请选择安 全区域来安装交流马达驱动器,防止高温及日光直接照射,避免湿气和水滴的泼溅。请防止小孩或-般无关民众接近交流马达驱动器。

      交流马达驱动器只能用在本公司所认可的场合,未经认可的使用环境可能导致火灾、气爆、感电等事件。

      当交流马达驱动器与电动机之间的配线过长时,对马达的层间绝缘可能产生破坏,请改用交流马达驱动器专用的交流马达,或在驱动器及交流马达之间加装电抗器(请参考附件B) ,避免造成 交流马达因绝缘破坏面烧毁。

      驱动器所安装之电源系统额定电压230系列机种不可高于240V ( 115系列机种不可高于120V;460系列机种不可高于480V; 575 系列机种不可高于600V) ,电流不可超大于5000A RMS。(400HP(30kW)以上机种不可大于1000A RMS )

接线图

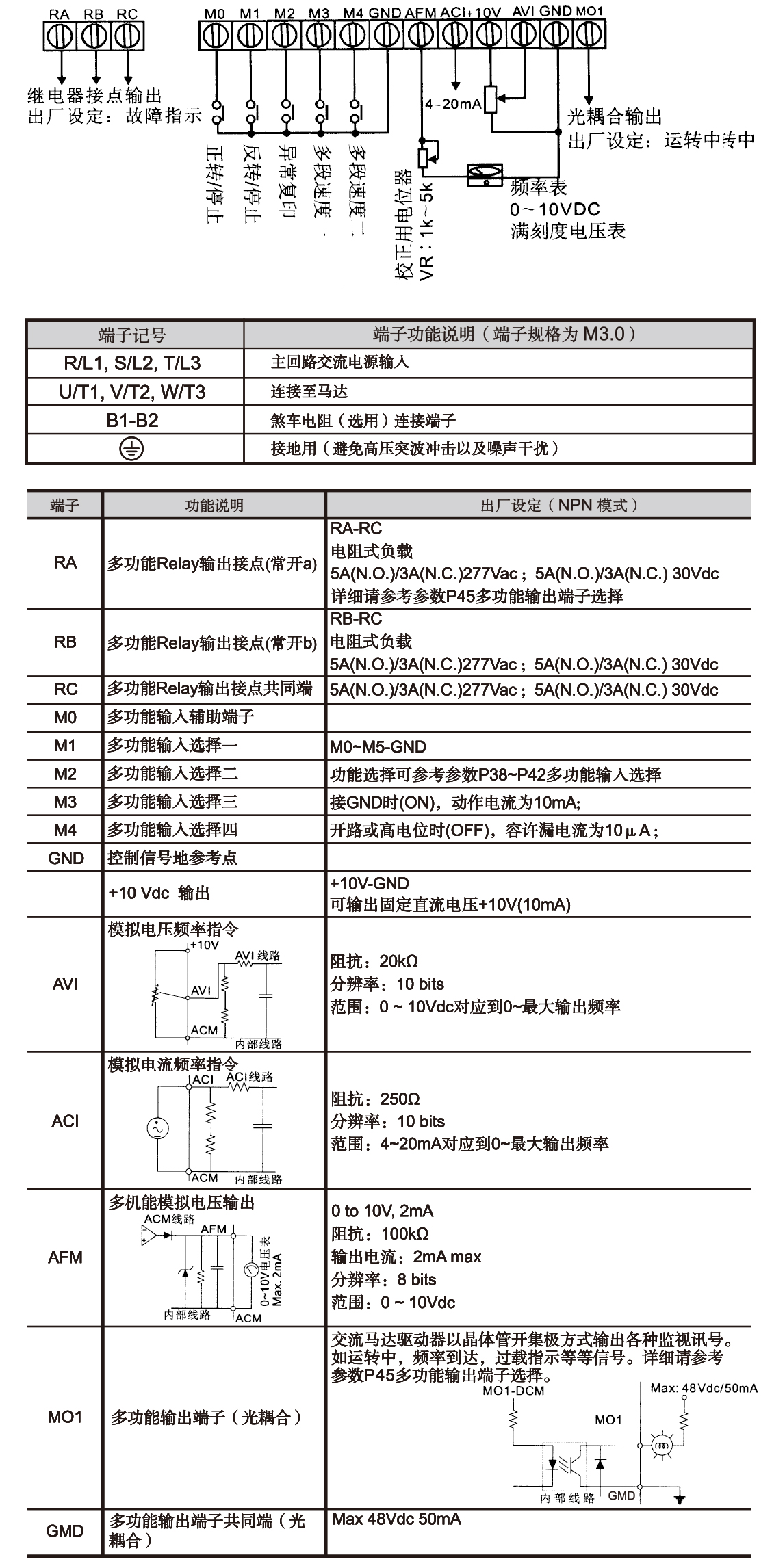

变频器配线部分,分为主回路及控制回路。用户可将输出/输入的盖子掀开,此时可看到主回路端子及控制回路端子,用户须依照下列之配线回路确实连接。

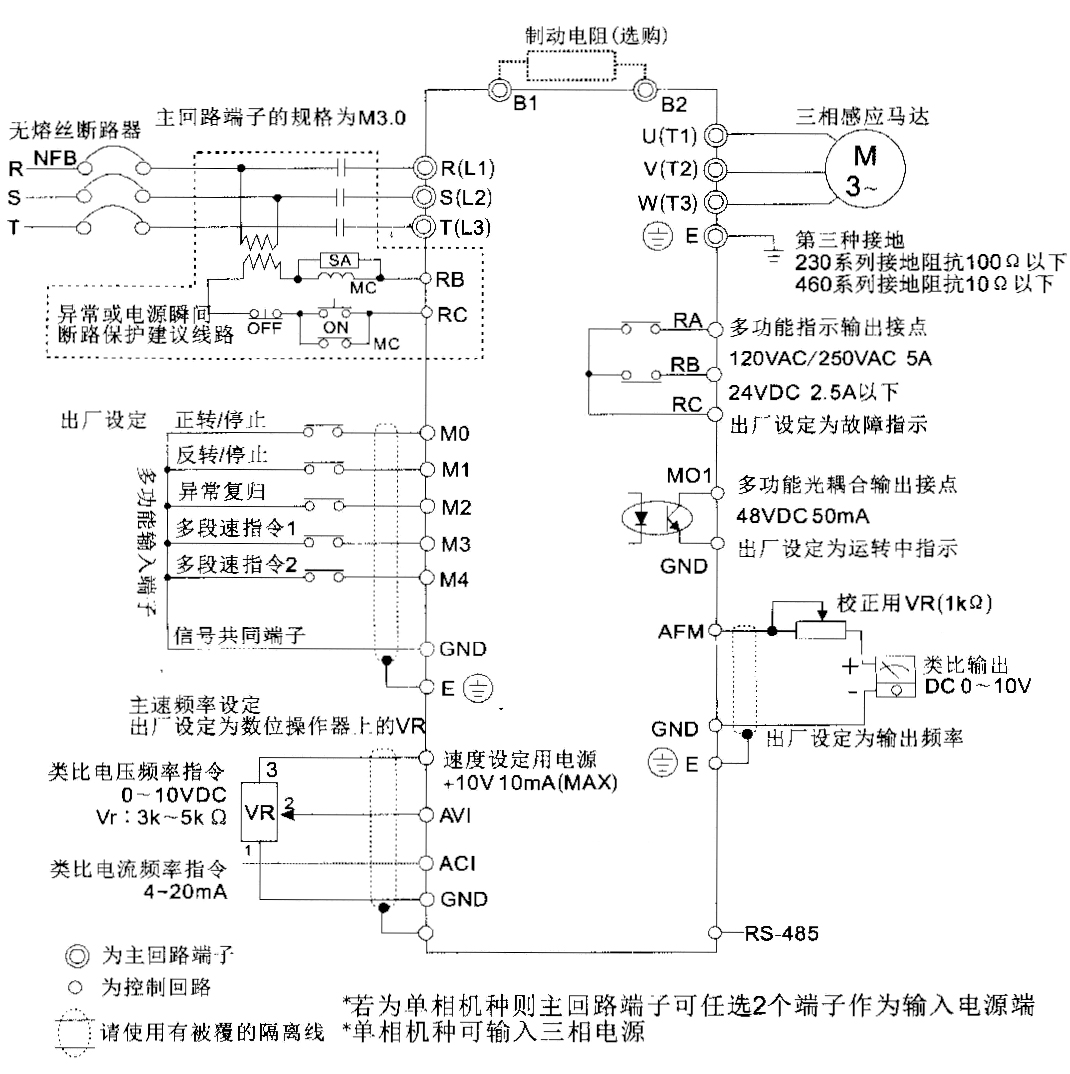

下图为M+出厂时变频器的标准配线图。若仅用数字控制面板(LC-M2E)操作时,只有主回路端子配线。
