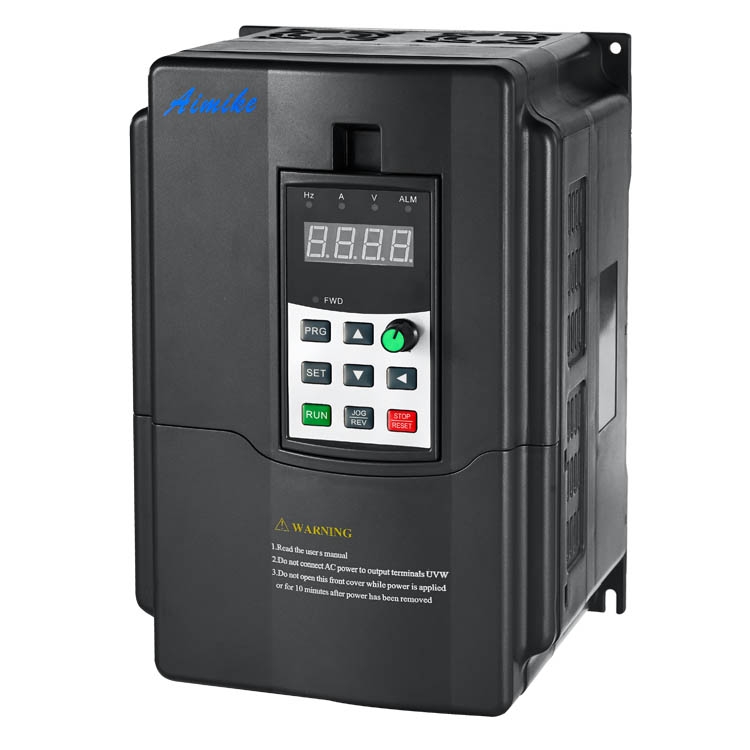

变频器名称： 三相5.5KW通用变频器
适配电机功率：5.5KW
AMK3800系列三相5.5KW通用变频器特点：
1，三相5.5KW通用变频器独特的电源与EPS功能，能将一台变频器当做一台变频电源或EPS运行。
2，三相5.5KW通用变频器的智能节电功能与电量检测功能，最大限度地减小电机运行的能量消耗，通过电量检测功能让用户第一时间知道节能的效果。
3，三相5.5KW通用变频器智能化的电机转速追踪技术，能以较快的速度追踪电机当前转速并实施快速跟踪运行。
| 产品功能特点： | ||
| 1、 | 控制核心为于32位RISC单电机，运算速度达到1.3DMIPS，完成复杂电机控制算法，实现真正的实时控制。 | |
| 2、 | 具有强大扩展能力的SPI接口，标配配置RS485接口，采用MODBUS的协议。 | |
| 3、 | 高可靠性的电路设计，具有优越的抗电磁干扰性能。 | |
| 4、 | 高可靠性的散热设计，提高产品使用寿命。 | |
| 5、 | 基于工程结构的窄体设计，更容易实现高密度安装，节约空间和成本，更适合GGD柜式安装。 | |
| 6、 | 变频器内部采用叠层母排设计。 | |
| 7、 | 具有更高的可靠性和安全性 | |
| 8、 | 结构更加简洁紧凑，节省内部空间。 | |
| 9、 | 减少杂散电感(降低由于电压击穿而引起的开关无件损坏概率)。 | |
| 10、 | 增加分布电容。 | |
| 11、 | 以更低的电压降实现高电流承载能力。 | |
| 12、 | 通常比电缆更容易散热冷却，更小的温升。 | |
| 项目 | 规范 | |
| 控 制 性 能 |
频率控制范国 | 0-3000Hz |
| 输出频率精度 | 0.01Hz | |
| 设定频率分辨率 | 数字设定：0.01Hz | |
| 模拟设定：AD转换精度为千分之一 | ||
| 控制方式 | 开环VF控制 | |
| 转矩提升 | 手动转柜可调：自动全频率段转柜提升 | |
| 启动转矩 | 1Hz 150% 额定转矩 | |
| 过载能力 | G型150%额定电流60s 180%额定电流1S P型120%额定电流60S 150%额定电流1s |
|
| 纺织摆频控制 | 多种三角波频率控制功能 | |
| 定长控制 | 给定长度控制功能 | |
| 定时控制 | 定时控制功能: 设定时间范围 | |
| 功 能 描 述 |
加减速曲线 | 直线或S曲线加减速: 4种加减速时间0.1-360005连续可调 |
| 点动功能 | 点动频率，00-3000Hz,点动加减速，0.1-3600.0s连续可调 | |
| 标准功能 | 多点VF曲线、手动转矩提升、跳跃频率功能、载波频率功能、载波频自动调整、启动直流制动、停车直流制动，瞬时停电再起动、自动故障复位、16段多段速度运行，简易PLC程序运行、纺织用摆频功能、闭环PID调节控制 | |
| 控制特性 | 自动转矩提升、自动转差补偿、自动稳定输出电压，转速迫踪启动功能、加速时过电流抑制、恒速时过电流降频功能、减速时过电压探制，自动节能运行功运行 | |
| 运行命令通道 | 3种控制方式；健盘控制，端子控制，申行通讯控制 | |
| 频军源选择 | 数字设定、模拟电压设定，模拟电流设定、串行通讯口设定: 可以通过多种方式组合切换 | |
| 输入端子 | 6个数字输入端子，可扩展至10路，多达40种自定义功能，可兼容有源PNP输入或NPN输入、其中一路做高频脉冲输入(0-50kHz) :2个模拟输入，可接收电压信号（0-10V）或电流信号(0-20mA); | |
| 输出端子 | 2个集电极开路输出，多达50种自定义功能: 2个继电部输出，多达50种自定义功能， 2个模拟量输出。多达50种自定义功能: 可以输出电压信号(0-10V) 或电流信号(0-20mA)； 1个高频脉冲输出（0-50KHZ)，多达50种自定义功能; |
|
| 保护功能 | 过压保护，欠压保护、过流保护、模块保护、散热器过热保护、电机过载保护、外部故障保护。电流检测异常、输入电源异常。EEPROM异常、继电器吸合异常 | |
| 运 行 环 境 |
防护等级 | IP20 |
| 安装场所 | 垂直安装在良好通风的电控柜内，无尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴术的环境。不受阳光直晒 | |
| 环境温度 | —10°C—十40°C(环境温度高干40°C，请降额使用，每升高1°C，额定输出功率减少1%，最高不极过5O°C) | |
| 海拔高度 | 0-2000米.1000米以上降额使用，每升高100米，额定输出功率減少1% | |
| 温度 | 20%-90%RH（无凝露） | |
| 振动 | 小于5.8米/平方秒（0.6g） | |
| 储存温度 |
—25°C~十65°C |
|
