变频调速控制炼焦炉鼓冷系统原理图

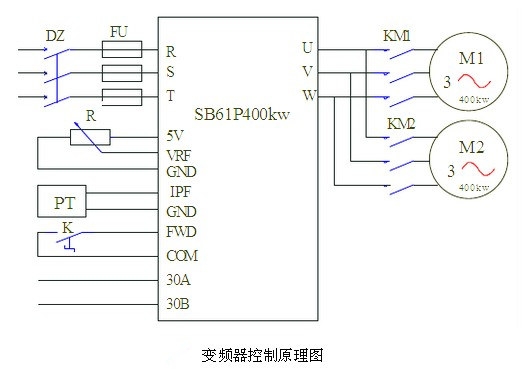

炼焦炉鼓冷系统考虑到电机是一用一备，为节省投资，两台风机电机共用一台变频器，当电机需要倒换时，仅改变电机外部的接线，就可实现目的。变频器控制原理图如图所示。

图中所示PT为压力变送器，为四线式的压力变送器接线，还有两根电源线未画出。R为给定调节，也可以用操作面板给定。KM1﹑KM2可选择控制M1或M2电动机运行。



用变频器控制鼓风机，实现鼓风机机前初冷器的压力恒定，大大改善了焦炉生产及现场 环境，完全达到了生产工艺要求。变频器运行稳定，操作简单，节能高效明显。解决了两台 鼓风机并列运行靠调节阀和液力偶合器无法实现压力恒定和相互无扰动切换，这个始终困扰 焦炉生产的难题。焦炉鼓风机高压变频器控制系统的成功应用，对于改善环境、提高煤气回 收量和质量，都具有很高的经济价值。
