变频器的充电限流电路四种形式

变频器的充电限流电路常用电阻和交流接触器并联，也可用其它的元器件。由于结构不同，整流充电限流电路有四种形式。

变频器主电路图所示为电阻和交流接触器并联形式如图2：

图中，限流电阻R3和交流接触器KM组成整流充电限流电路。



如果用一只可控硅代替交流接触器，限流电阻与可控硅并联组成了第二种整流充电限流电路。如下图所示：

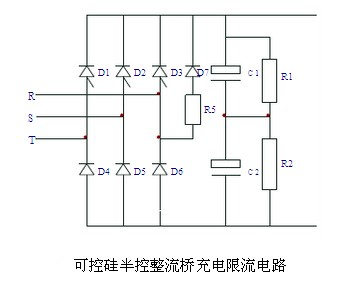

可控硅半控整流桥充电限流电路如下图所示，R5和D7组成整流充电限流电路。

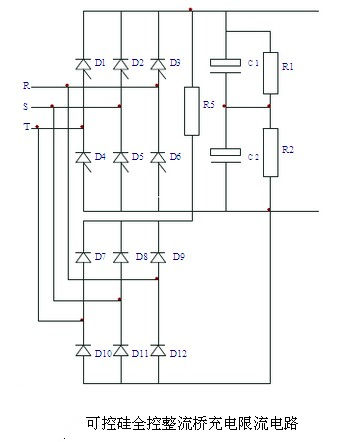

可控硅全控整流桥充电限流电路如下图所示，R5和辅助充电整流桥D7~D12组成整流充电限流电路。
