变频器现场配线与接地要求

变频器现场配线与接地要求：

(1)变频器到电动机的线缆（U、V、W端子引出线）应尽量避免与电源线（R、S、T端子输入线）平行走线。应保持30厘米以上的距离。

(2)变频器输出U、V、W端子三根电机线尽量置于金属管或金属布线槽内。

(3)控制信号线应采用屏蔽电缆，屏蔽层与变频器GND端相连，，靠近变频器侧单端接地。

(4)变频器PE端接地电缆不得借用其他设备接地线，必须直接与大地相连。

 控制信号线不能与强电电缆（R、S、T与U、V、W）平行近距离布线，不能捆扎在一起，保持20~60厘米（与强电电流大小有关）以上的距离。如果要相交，则应相互垂直穿越布线。

（5）控制信号和传感器等弱电接地线必须与强电接地线分别独立接地。

（6）禁止在变频器电源输入端（R、S、T）上连接其他设备。

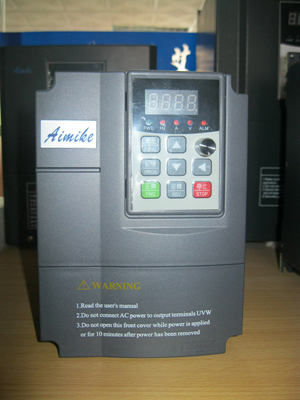

艾米克变频器采用闭环电流矢量、开环电流矢量、力矩控制、V/F控制，可匹配交流异步电动机或永磁同步电动机。独有的通讯联动控制功能，自动实现多机同步传动时电流、功率或转矩的自平衡，可实现位置同步联动。提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能。应用在众多行业，在水利，电力，市政，化工，矿山，锅炉风机，中央空调，污水处理鼓风机，钢铁行业，矿山提升机专用，水泥行业风机，恒压供水等领域都有优越的表现。
