变频器与选配件的连接

变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器与选配件之间连接也是有讲究的，正确的连接对变频器也是很重要的。

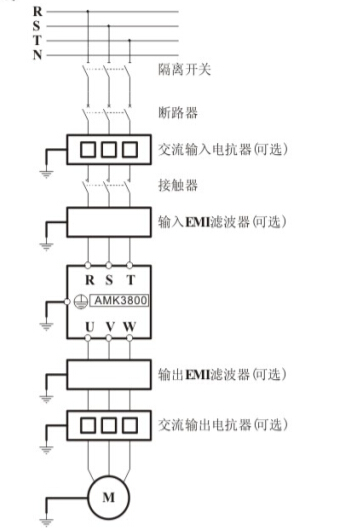

变频器与选配件的连接要注意以下几点：

（1）在供电电网和变频器之间，安装隔离开关等分断装置，用于在设备维修时的人身安全和强制断电。

（2）变频器供电回路必须安装有过流保护作用的快熔丝或断路器，避免故障范围扩大。

 原则上不允许变频器前端使用熔断器（保险），避免变频器输入缺相造成输入电路故障。

（3）交流输入电抗器

 当电网供电质量不高时，应增设交流输入电抗器。

 交流电抗器还可提高输入侧功率因数。

（4）接触器仅用于供电控制。

（5）输入侧EMI滤波器

 可选配EMI滤波器来抑制从变频器电源线发出的高频传导性干扰和射频干扰。

（6）输出侧EMI滤波器

 可选配EMI滤波器来抑制变频器输出侧产生的射频干扰噪声和导线漏电流。

（7）交流输出电抗器

 变频器到电机的连接大于50米时，建议安装交流输出电抗器，可减小漏电流和增大电机使用寿命。安装时考虑交流输出电抗器压降问题。或提高变频器的输入输出电压，或电动机降额使用，以免烧毁电动机。



（8）安全接地线

 变频器内部存在漏电流，为保证安全，变频器和电机必须分开接地，接地电阻小于10Ω。接地线要尽量短。
