艾米克变频器在水泵厂（恒压供水）的应用案例

   艾米克变频器在水泵厂（恒压供水）的应用案例
所属行业：工业洗涤  产品系列：AMK3800电压等级：380V
功率段：0.75KW-22KW 应用设备：恒压供水泵
    恒压供水泵属于恒压供水设备，在内部增加了一台附属小泵功能，在用水量不超过小泵出水量时有附属小泵供水保压，当用水量超过小泵出水量时，通过压力传感器感知管内流体压力下降时，经分析运算后，微电脑控制器再根据运算结果输出信号给变频器，由变频器控制变频主泵运行并根据用水量调节水泵台数，从而大幅度地节约电能和节水。

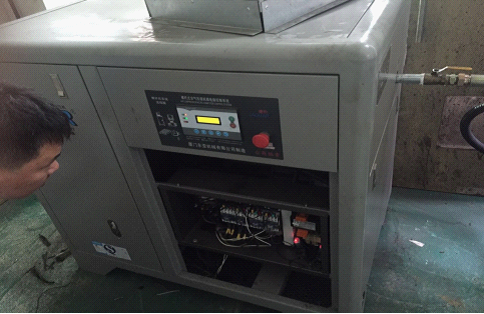

施工现场


系统组成　　早期的恒压供水系统一般是由PLC或单片机为主，加以复杂的控制设备得以实现。而随着变频器技术的不断发展，功能的不断完善，简单的恒压供水系统不再依赖PLC或单片机控制系统。而仅仅依靠变频器的内置功能即可实现这一控制任务。利用变频器的PID闭环控制功能，配以压力传感器作为反馈装置，即可实现对电机速度控制。从而实现供水压力的恒定。
系统功能　　以往的恒压供水设备，往往采用带有模入/模出的可编程控制器或PID调节器，PID算法编程难度大，设备成本高，调试困难。而采用带有内置PID控制功能的变频器作为恒压供水设备的主控设备，降低了设备成本，提高了生产效率，节省了安装调试时间。同时，为了保证水压反馈信号值的准确、不失值，还可对该信号设置滤波时间常数，对反馈信号进行换算，使系统的调试非常简单、方便。
　　经过分析决定，变频器我们选用艾米克AMK3800系列的恒压供水变频器。
施工对比
　　因为水泵的排水压力与转数二次成正比，对水泵实施转速控制保持最佳压力，才能达到最佳供水效果。目前采用变频器对水泵电机的调速控制方式，是最理想、最经济的一种方法。将变频器应用于恒压供水系统后，不仅减轻了工程人员的安装劳动强度，而且缩短了调试时间，方便了用户的使用，减少了投资，节省了电能，缩短了设备维护时间，提高了经济效益。同时，变频器的多种保护功能又可对电动机起到良好的保护。
综合结论
　　1、变频器输出端U、V、W与电机之间勿需加装交流接触器，否则在变频器的运行过程中，若接触器进行ON、OFF时会产生大电流和引起过电压。易损坏变频器内的逆变桥功率模块。此外，一般不必另加装热继电器作过载保护（一台变频器驱动多台电机时除外）。　　2、变频器额定容量与电动机额定功率的比数应是3：2为宜。小了影响有效力矩的输出，大了高次谐波含量加大。　　3、变频器控制柜应安装在干燥、通风良好的场地使用，并且要避免阳光直射。　　4、当气温达到40ºC以上时，变频器控制柜内要正确安装换气扇。排气扇应采用下进、上出的安装方式，保证变频控制柜内的正压通风。　　5、当电机低速运行时，为了散热的需要，必要时要采取通风冷却措施。　　6、用绝缘电阻表（兆欧表）进行测量电机绝缘电阻时，要将变频器接线端子U、V、W与电机接线断开，切勿将测试电压加到变频器上，因电压过高容易造成变频器损坏。　　7、在变频器输出频率低时，输出电压也低，电压降比例也大。因此，电缆的截面积要比没有用变频器作驱动电机用的电缆截面积大一级。电缆长度力度力求越短越好，不允许与控制线混放在一起敷设（使用屏蔽线除外）。　　8、为了防止触电和有效地抑制射频干扰，变频器外壳应良好地接地。
