反相求和电路输出结果的快速估算





图1 基本电路构成



当R1=R2=R3=R4时，最容易估算出输出值。即1N1+IN2+IN3=-OUT。可由此式快速估算出图2电路的输出值。

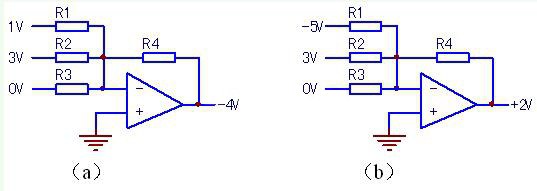

图2  当R1=R2=R3=R4时输入、输出结果

反相求和电路的基本电路形式仍然为反相放大器的结构，输入端符合“虚地”规则——这给电路分析带来了极大的便利——每路信号电流均流入“零点”，各分支信号的运算结果互不影响，不存在相互“分流、环流”等现象。其特点：

（1）当某路信号输入电压为0V时，因输入电流也为零，即不对输出结果有所影响，可忽略该路输入；

（2）当数路输入信号的极性相同时，将各输入相加，得到输出结果。图2中的a电路，1V+3V=-3V；

（3）当数路输入信号的极性不同时，将其相减后即得到输出结果。图2中的b电路，3V-5V=+2V；

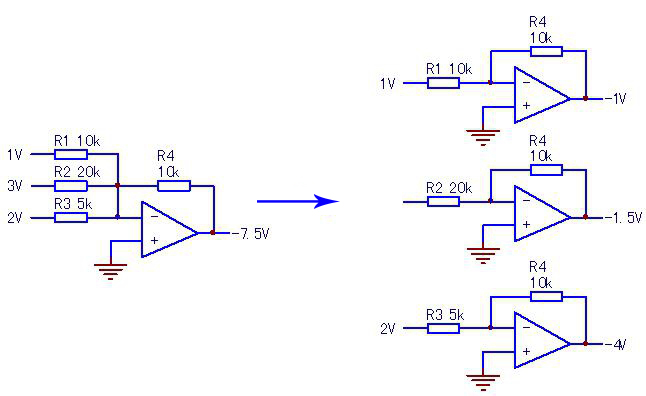

图3 当R1~R4其取值不等时的输入、输出结果

如图3所示，输入电阻R1、R2、R3不再相等，此时一口估算出输出电压值，有点难度。可以采用化整为零的方法，将其等效为右侧电路，进行分支估算后将结果相加即可，仍然简单。

可以看出，R1输入支路为反相器，R2输入支路为2倍衰减器，R2则为两倍压反相放大器电路，由此可得知输出结果。

显然，输入电值越小，由此形成的信号电流越大，对输出施加的影响也显著。

估算，在检修中有深刻的实际意义：

（1）确定报警故障信号来源；

（2）由虚断、虚断判断放大器好坏；

（3）由输入、输出值的简单估算，判断属于放大器偏置外围电路或前级电路的故障。
